Descrição dos produtos
|
Marca |
Nome do produto |
Modelo |
Peso/unidade |
Número da peça |
|
Lagarta
|

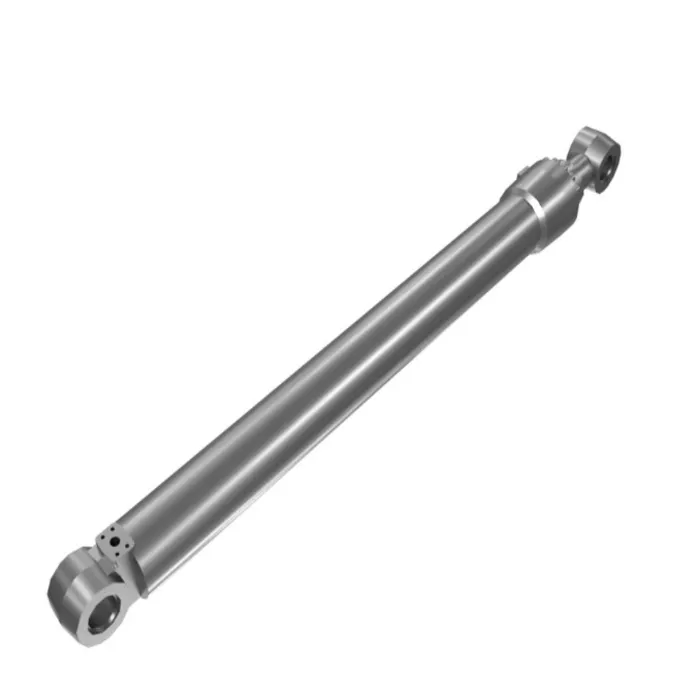

Cilindro de bastão CAT |
349D |
618,75kg |
3706692 |
Nós fornecemos todos os modelos de rolos de esteira para escavadeira Komatsu. Caso precise conhecer outros modelos, entre em contato conosco.
|
Nome do produto |
Cilindro de bastão CAT |
|
Número da peça |
3706692 |
|
Origem |
NÓS
|
|
Marca |
PEDRA |
|
Modelo |
CAT 349D |
|
Preço |
Negociável |
|
Detalhes da embalagem |
Embalagem padrão de exportação |
|
Prazo de entrega |
0-30 dias |
|
Prazo de pagamento |
L/C, T/T |
|
Prazo de preço |
FOB, CIF, CFR |
|
Capacidade de fornecimento |
50.000 PCS/mês |
|
Quantidade mínima de pedido |
1 unidade |
|
Material |
Aço de alta qualidade |
|
Tecnologia |
Usinagem de Precisão |
|
Superfície |
Tratamento Revestimento-anticorrosivo |
|
Dureza |
HRC 48-52 |
|
Qualidade |
Padrão original de fábrica |
|
Serviço-pós-venda |
Suporte completo, serviço on-line |
|
Cor |
Personalizável |
|
Aplicativo |
Escavadora
|
|
Personalizável |
incluindo materiais personalizados, tratamento de superfície e especificações |
Informações relacionadas ao produto
Escavadeira Cat 349D
Especificações:
Potência do motor: 283 kW
Peso operacional (kg):46.285kg
Acompanhar
Medidor de pista: 2740 mm
Tamanho do sapato: 750 mm
Número de rolos de esteira por lado: 8
Número de rolos transportadores por lado: 2
Número de sapatos por lado: 49
PEDRA: Vantagens do Produto
Aparência geral
Construído com um cilindro de liga de aço de alta-resistência, apresenta uma estrutura cilíndrica com um diâmetro externo de aproximadamente 190 mm. A superfície é tratada com cromagem ou acabamento anti{3}corrosivo especial. Conecta-se através de flanges ou anéis oculares em ambas as extremidades, apresentando uma aparência concisa e compacta.
Sistema de vedação
Utiliza um sistema de vedação de vários-componentes, incluindo uma vedação primária (gaxeta em U-ou V-), um anel contra poeira e um anel guia. Os materiais de vedação são poliuretano ou borracha fluorada-resistentes ao óleo e ao desgaste-, garantindo um desempenho de vedação confiável.
Estrutura de amortecimento
Dispositivos de amortecimento hidráulico são instalados em ambas as extremidades do cilindro ou na extremidade da haste. Quando o pistão atinge o fim do seu curso, o amortecimento de estrangulamento reduz o impacto, diminuindo assim o ruído e a vibração.
Conectando Componentes
A extremidade da haste do pistão e a extremidade inferior do cilindro são conectadas por meio de pinos-de alta resistência. Os pinos têm superfície-tratada com cromagem ou têmpera para maior resistência ao desgaste, e graxeiras são fornecidas nos pontos de conexão.
Processo de produção
Processo de brunimento de precisão para tubos de cilindro
A parede interna do tubo do cilindro é a superfície de trabalho central que faz interface direta com as vedações. A rugosidade da superfície de Ra0,2-0,4μm e o padrão hachurado formado pelo brunimento de precisão determinam a capacidade de retenção da película de óleo, a vida útil da vedação e a resistência ao desgaste.
01
Processo de cromagem dura para hastes de pistão
A haste do pistão é a única parte móvel exposta, sujeita a choques externos, poeira, corrosão e outras condições adversas. A camada de cromo duro (com dureza HV800-1000) serve como primeira linha de defesa contra desgaste, arranhões e corrosão. A qualidade do revestimento determina diretamente a vida útil da haste do pistão.
02
Processo de moldagem de precisão para vedações
As vedações são a “tábua de salvação” dos cilindros hidráulicos, pois todos os problemas de vazamento resultam, em última análise, de falhas nas vedações. A moldagem de precisão garante a precisão dimensional, uniformidade do material e consistência geométrica das vedações, o que afeta diretamente o desempenho da vedação.
03
Controle de ambiente de montagem limpa
Os sistemas hidráulicos são extremamente sensíveis à contaminação; Impurezas de nível-mícron podem causar emperramento do núcleo da válvula e arranhões na vedação. A montagem em um ambiente limpo usando acessórios especializados é crucial para prevenir a “contaminação congênita”.
04
Desempenho de trabalho
Desempenho da força de escavação
Com uma força máxima de escavação de aproximadamente 183kN, proporciona amplo impulso ao escavar solo duro, rocha e outros materiais, garantindo alta eficiência operacional.
Velocidade operacional
A velocidade de retração do cilindro cat stick é relativamente rápida. Combinado com a função de regeneração, o tempo de ciclo-único é reduzido, o que melhora a eficiência do carregamento.
Estabilidade
Apresentando um projeto de haste de pistão e cilindro de grande{0}}diâmetro, ele pode operar a uma pressão de trabalho de até 35 MPa. Ele mantém movimentos estáveis e é resistente a tremores sob condições-de carga pesada.
Confiabilidade
Construído com materiais-de alta resistência e processos de fabricação precisos, ele mantém excelente desempenho mesmo sob cargas de impacto frequentes.
Adaptabilidade
Ao ajustar os parâmetros do sistema hidráulico, ele pode ser adaptado para atender aos requisitos de diferentes condições operacionais.
Recomendações de manutenção
Selos
Recomenda-se substituí-los a cada 5.000-8.000 horas de trabalho ou a cada 2-3 anos, dependendo das condições de operação. Se for encontrado vazamento, substitua-os imediatamente.
Bucha Guia
A vida útil é de aproximadamente 8.000 a 10.000 horas. Ele deve ser substituído quando for observado desgaste significativo ou irregular.
Haste do pistão
Sob uso normal, pode durar mais de 10.000 horas. O reparo é necessário se o revestimento cromado estiver danificado ou se a profundidade do risco exceder 0,1 mm.
PEDRA
A Stone é fornecedora líder de peças de máquinas de engenharia, com foco no fornecimento de peças de alta-qualidade para empresas de mineração. Desde a sua criação em 2004, estamos sediados em Xangai, na China, e construímos a nossa própria marca STONE, tornando-nos uma escolha confiável na indústria. Temos o compromisso de fornecer uma variedade de peças, incluindo tratores, escavadeiras e carregadeiras de rodas para marcas-conhecidas, como Caterpillar e Komatsu. Nossa linha de produtos abrange uma gama completa de peças OEM, comoCadeia de trilhas, Rolos de esteira, Roda dentada, Baldes de escavadeira, Lâminas, Cilindros de Escavadeira, Círculos de Giro e vários componentes elétricos e hidráulicos para garantir que os rigorosos requisitos de qualidade e desempenho de nossos clientes sejam atendidos.
qualidade
anos de experiência
serviço
mandado de horas
Q＆A
Como funciona a força de escavação na operação real?
O cilindro do braço da Cat 349D tem uma força de escavação nominal de 183 kN e a força de escavação da caçamba é de 268 kN. Equipado com um motor C13 e um sistema hidráulico de bomba principal dupla, fornece ampla reserva de energia para condições de trabalho convencionais, como mineração, construção e construção de estradas.
Qual é a vida útil e qual é a taxa de falhas em condições{0}de serviço pesado?
Sob manutenção normal, a vida útil projetada deste cilindro pode chegar a 8.000-10.000 horas de trabalho. Em condições-de serviço pesado (como mineração), recomenda-se uma inspeção abrangente a cada 2.000 horas, e o ciclo de substituição de peças vulneráveis, como vedações, será reduzido de acordo. Sob condições operacionais padrão, a taxa de falha não humana nas primeiras 5.000 horas é inferior a 3%. No entanto, a vida útil real é significativamente afetada pelos hábitos operacionais, pela frequência de manutenção e pela severidade das condições de trabalho. É aconselhável manter registros regulares de manutenção.
Qual é o custo{0}}efetivo geral em relação ao preço de compra e aos custos de manutenção-de longo prazo?
Embora o preço de compra de peças originais Cat seja mais alto do que o de peças de reposição (não{0}}genuínas), as opções de reposição oferecem uma vantagem de preço.
No entanto, avaliar a relação-de custo-benefício requer a consideração de três fatores principais:
Eficiência de combustível: a tecnologia do circuito de regeneração reduz o consumo de combustível em aproximadamente 8-12%, resultando em economias significativas a longo prazo.
Confiabilidade: As peças originais apresentam uma taxa de falhas mais baixa e exigem manutenção menos frequente, minimizando assim o tempo de inatividade dispendioso em comparação com as peças de reposição.
Garantia: A substituição gratuita durante o período de garantia ajuda a mitigar despesas inesperadas.
